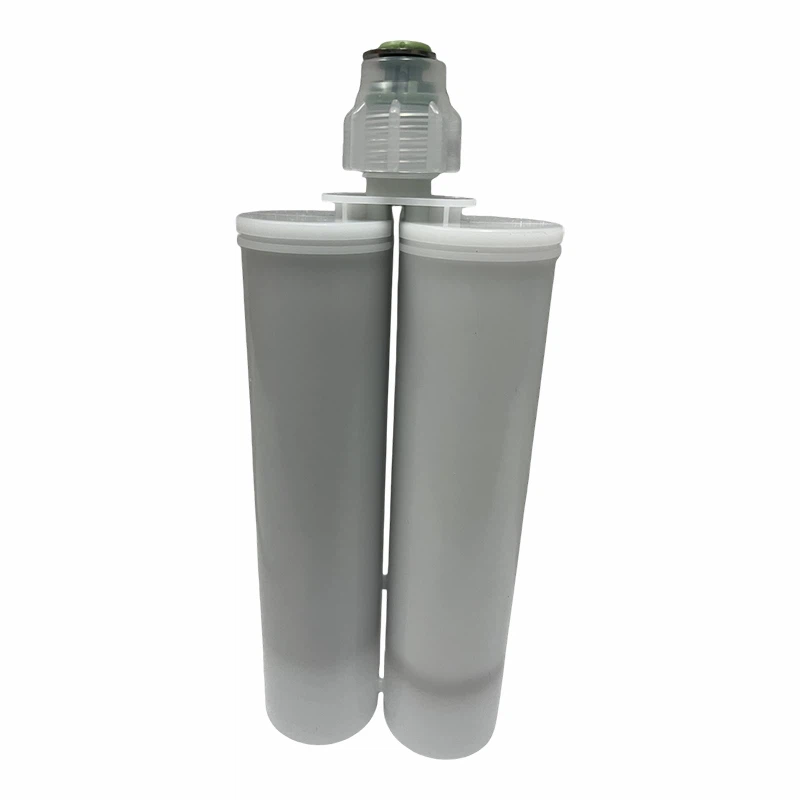

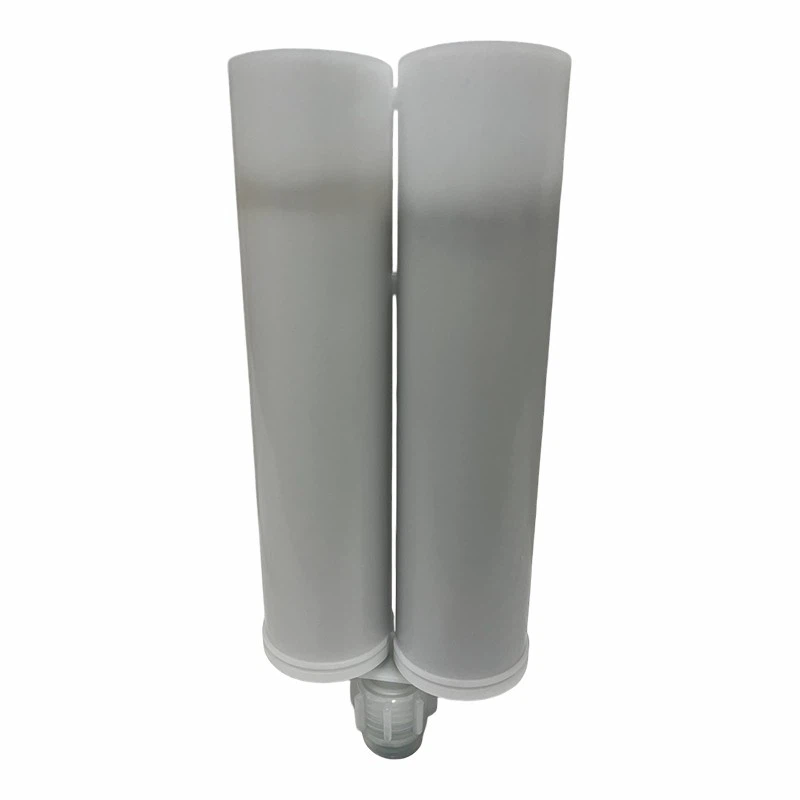

Termék bemutatása

A PS080-280 egy két-komponensű, magas hővezető képességű, hővezető tömítőanyag, amelyet speciális eljárással állítottak össze és gyártottak. Szobahőmérsékleten vagy hő hatására térhálósodhat, magasabb hőmérsékleten gyorsabban kötődhet. Alkalmas teljesítménymodulok, nagy teljesítményű tápegység modulok, vezérlők, inverterek, autóelektronikai termékek stb. hővezető beágyazására, vízszigetelést, nedvességállóságot, ütéselnyelést, hőelvezetést és égésgátlást biztosít, megakadályozza a hőkoncentrációt és a hőmérséklet emelkedését az áramkörökben, ezáltal meghosszabbítja az elektronikai alkatrészek élettartamát.

Termékjellemzők

01.

Alacsony stressz

Az anyag csekély zsugorodást és feszültséget mutat a kikeményedés során.

02.

Jó tartósság

Az addíciós -polidimetilsziloxán polimerekből áll, és zárt térben hevítve nem tér vissza eredeti állapotába.

03.

Alacsony viszkozitás

Más hővezető anyagokhoz képest alacsony viszkozitású, megkönnyítve az alkatrészek beágyazódását.

04.

Megbízhatóság

Kiváló hősokkállósággal és égésgátló tulajdonságokkal rendelkezik.

Tipikus jellemzők

Funkció	Specifikációs érték	Teszt szabvány
Kikeményedés előtt

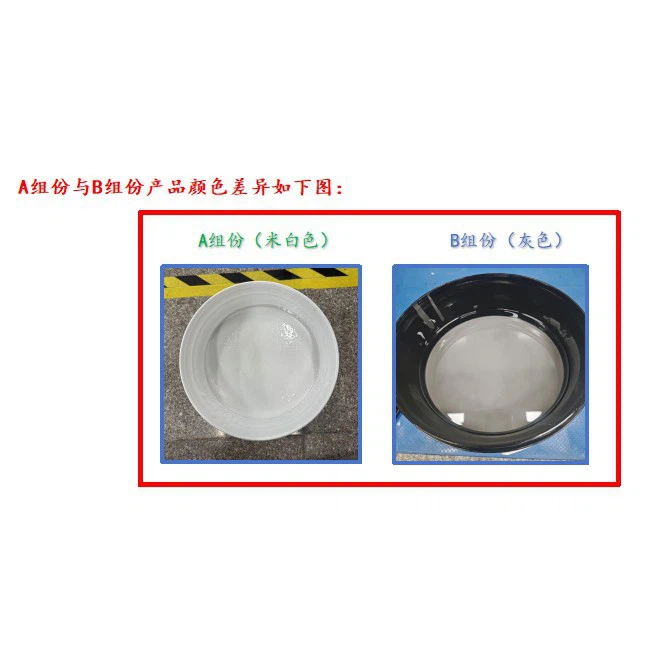

Szín és megjelenés	- A komponens: Szürke folyadék - B komponens: Fehér folyadék	Szemrevételezés
Keverési arány	1:1	/
Viszkozitás keverés után (cps)	8000–18000	ASTM D1084
Munkaidő (perc)	30–90 (@25 fok)	/
Kötési idő	- 15–30 perc @100 fok - 8–12 óra @25 fok	/
Kikeményedés után
Sűrűség (g/cm³)	2.8–3.0	ASTM D792
Keménység (Shore OO)	60–80	ASTM D2240
Nyírószilárdság (MPa/psi)	<0.3 / 44	ASTM D1002
Áramlási sebesség (g/perc)	Nagyobb vagy egyenlő, mint 4,0	Saintyoo TM
Térfogat-ellenállás (Ω·cm)	Nagyobb vagy egyenlő, mint 1,0 × 10¹³	ASTM D257
Dielektromos szilárdság (kV/mm)	10-nél nagyobb vagy egyenlő	ASTM D149
Hővezetőképesség (W/m·K)	Nagyobb vagy egyenlő, mint 2,8	ISO 22007-2
Tűzveszélyességi osztály	V-0	UL94
Hosszú távú{0}}Működési hőmérséklet-tartomány ( fok )	-50 ~ 200	Saintyoo TM

Használati utasítás

Keverés – A két komponens összekeverése előtt alaposan keverje össze az egyes komponenseket. Keverje össze az A komponenst és a B komponenst 1:1 arányban (tömeg vagy térfogat). A tömeggyártáshoz automatizált adagoló/keverő/adagoló berendezések használhatók. Öntse a ragasztót a cserepes felületre. A termék jó önhabosító tulajdonságokkal rendelkezik; a kívánt hőleadás eléréséhez általában elegendő a közvetlen ültetés. Az ültetés előtti porszívózás tovább javítja a hővezető képességet. A beültetés után a kikeményítés szobahőmérsékleten is elvégezhető, az adott folyamat körülményeitől függően.

Óvintézkedések

Ez a termék egy kiegészítő -keményedő szilikongumi. A következő anyagok befolyásolják vagy gátolják a termék keményedését: nehézfém-ionokat tartalmazó vegyületek, például ón (Sn 2+), ólom (Pb 2+) és higany (Hg 2+); szerves ónvegyületek és szerves ónvegyületeket tartalmazó szilikon tömítőanyagok; N-t, S-t és P-t tartalmazó szerves vegyületek; és bizonyos telítetlen szénhidrogén lágyítók.
